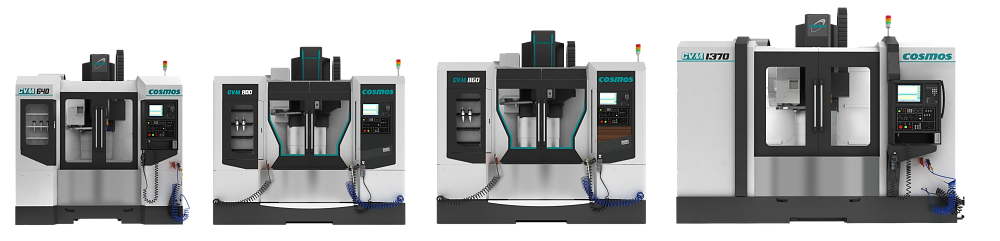

Nacházíte se zde: Úvodní stránka > Cosmos > Rada CVM

*) Hodnoty se můžou lišit podle výbavy stroje

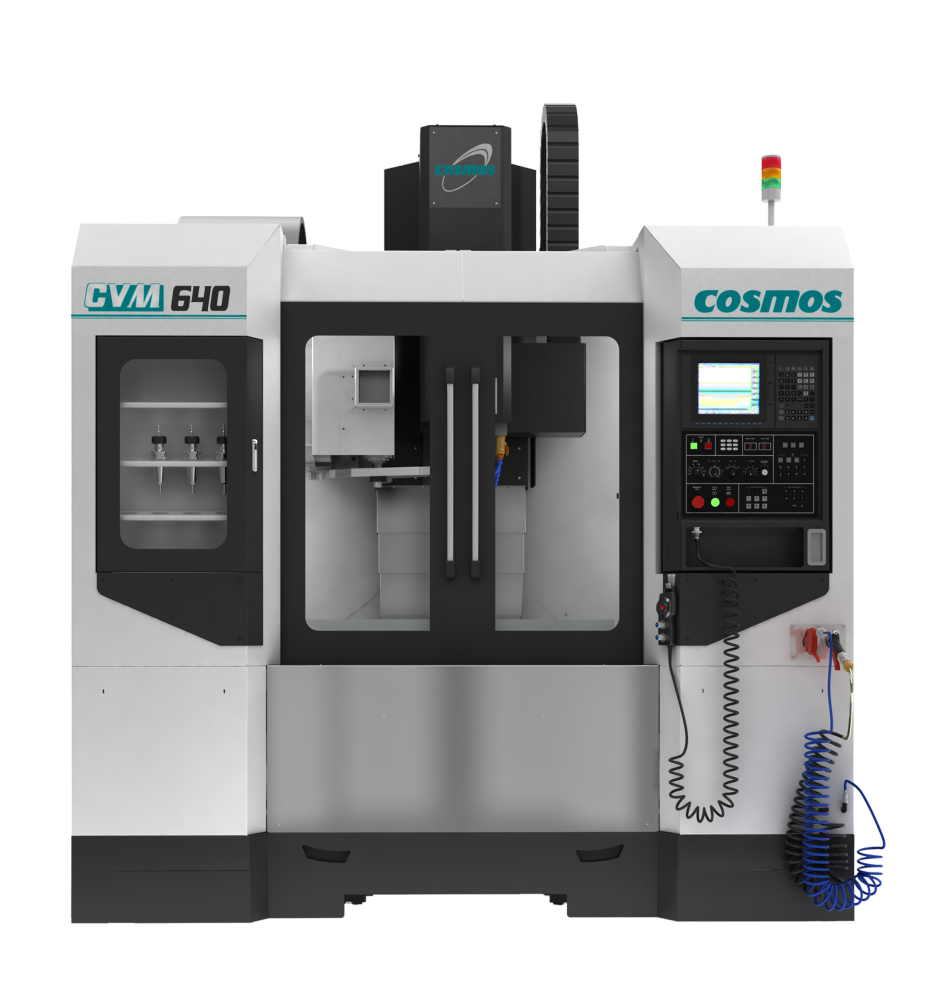

Model	CVM-640	CVM-800	CVM-1160	CVM-1370

Posuv v ose X [mm]	650	800	1100	1300
Posuv v ose Y [mm]	450	500	600	700
Posuv v ose Z [mm]	500	500	600	700
Vzdálenost čela vřetena od stolu [mm]	100-600	100-600	150-750	150-850
Rozměry stolu [mm]	800 x 450	1000 x 500	1250 x 600	1450 x 650
Maximální zatížení stolu [kg]	400	600	1000	1500
Rozložení T-drážek stolu [mm]	18 x 4 x 100	18 x 5 x 100	18 x 5 x 100	18 x 5 x 125
Rychloposuv v ose X / Y / Z [m/min]*	36	36	30 (36)	24 (30)
Pracovní posuvy os [m/min]*	10	10	10	10
Přesnost polohování [mm]	0,01	0,01	0,01	0,01
Opakovatelná přesnost [mm]	±0,003	±0,003	±0,003	±0,003
Maximální otáčky vřetena [1/min]*	8 000 (volitelně 10000 nebo 12000)
Standardní výkon motoru vřetene [kw]	7,5/11/15	7,5/11/15	7,5/11/15	11/15/18,5
Volitelný výkon motoru vřetene [kw]	-	11/15/18,5	11/15/18,5	-
Upínací kužel*	BT 40 (volitelně ISO 40 nebo BBT 40)
Čas výměny nástroje [s]	2,5
Typ zásobníku nástrojů	bubnový s výměnnou rukou
Počet míst v zásobníku	24 (30*)
Maximální délka nástroje [mm]	250
Maximální hmotnost nástroje [kg]	8
Maximální průměr nástroje [mm]	80 (150 bez sousedního)
Rozměry půdorysu [wxd]	2150x2450	2450x2200	2800x2650	3500x2800
Hmotnost stroje [kg]	4500	4800	6100	8500
Provozní příkon [KVA]	20	25	25	30
