Přídavné lineární vedení typu "H" s valivými ložisky pro válce
• ISO 15552, VDMA 24562, NF E 49003.1 • DIN ISO 6431, VDMA 24562, NF E 49003.1 • kompaktní • DIN ISO 6432
Dodávka obsahuje: 1 ks těleso vedení 1 ks příruba 2 ks vodicí tyče 1 ks příruba pro připevnění k válci

Zařízení lze namontovat na jakýkoliv válec, vyrobený dle VDMA 24562 (pro válce s magnetickým pístem průměr 32 až 63 mm včetně je nutné použít válec s kulatou trubkou - odchylka č. 13), pro válce vyrobené dle ISO 15552, pro kompaktní válce (pouze s vnitřním závitem na pístní tyči) nebo DIN ISO 6432. Vedení chrání pístnici válce proti pootočení a namáhání krouticím momentem a radiální silou. Uložení vodicích tyčí je bez vůle v přímočarých kuličkových ložiscích.

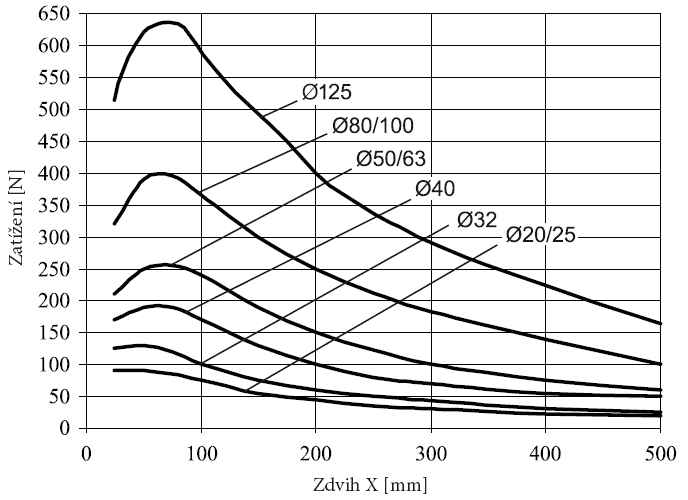

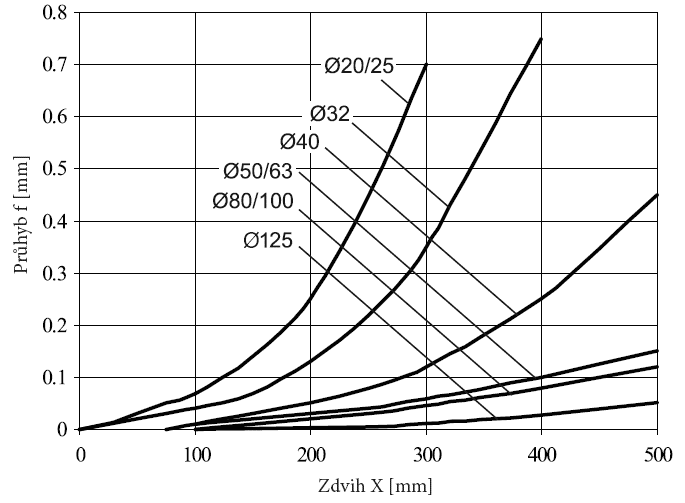

Objednací kódy, technické informace

Rozměry

Katalogový list v PDF

Rozměry

Pro válec DIN ISO 6431, VDMA 24562 a NF E 49003.1 a kompaktní (průměr pístu 32 až 125 mm)

Ø	AU	AZ	CC	DA	DC	E	EA	G	H	I	JA	JB	JC	K	LA	LB	LC	MA	MF	RA	RG	RU
32	44	–	74	50	152	45	97	6,5	11	3	125	16,25	6	6	23	59-69	65	12	12	–	M6	M6
40	48	–	87	58	171	54	115	6,5	11	3	140	19	6	6	27	63-73	76	16	12	–	M6	M6
50	52	–	104	70	182	63	137	9	15	3	150	23,25	6	9	34	70-80	79	20	15	–	M8	M8
63	55,5	–	119	85	218	80	152	9	15	3	182	28,25	6	9	34	73,5-83,5	103	20	15	–	M8	M8
80	66	–	148	105	256	100	189	11	18	3	215	36	6	11	40	89-99	122	25	20	–	M10	M10
100	67,5	–	172	130	261	120	213	11	18	3	220	44,5	6	11	45	90,5-100,5	122	25	20	–	M10	M10
125	65	–	202	150	285	140	250	13	20	3	230	55	8	13	52	93-103	108	30	25	–	M12	M12

Ø	TR	TF	TG	TH	TU	TV	UF	US
32	78	30,5	32,5	–	32,5	32,5	92	10
40	84	34,5	38	–	38	38	110	10
50	100	42,5	46,5	–	46,5	46,5	130	13
63	105	50	56,5	–	56,5	56,5	145	13
80	130	65	72	–	72	72	180	16
100	140	75	89	–	89	89	200	16
125	170	90	110	–	110	110	240	20

Pro válec DIN ISO 6432 (průměr pístu 20 a 25 mm)

Ø	AU	AZ	CC	DA	DC	E	EA	G	H	I	JA	JB	JC	K	LA	LB	LC	MA	MF	RA	RG	RU	TR	TF	TG	TH	TU	TV	UF	US
20/25	35	66,5	58	34	135	32	79	5,4	10	3	108	16,25	4	5,7	20	50-60	53	12	12	6,6	M5	M4	68	38	40	20	23	32,5	76	8
